电缆桥架的选型设计

      1、 在设计前应确定一下环境而环境条件一般有三种：腐蚀环境、正常环境、特殊环境。

      2、 在布置电缆时应沿着室内、柱、梁、楼板走，而在室外尽可能的沿工艺管道走。

      3、 计算荷重计算在电缆桥架走向断面上的单位长度电缆的重量q及总荷载G

                                   G总=n1q1+n2q2……nnqn                             式中：q1·q2·q3……qn为每

            根电缆单重量(kg／m)

            n1·n2·n3……nn为相同电缆根数   G总

       4、 选择桥架根据电缆荷载及桥架安装处的环境，以桥架的载荷曲线为依据，来确定桥架的类型和规格及立柱的间距、托臂的长度、桥架的层次，立柱的长度等。

       5、 根据电缆走向及安装的环境确定桥架的固定方式；悬挂式、直立式，(这两种形式均可采用单侧固定或双侧固定)、壁侧式等。

       6、 各种电缆在电缆桥架上的层次安排与层间距离。

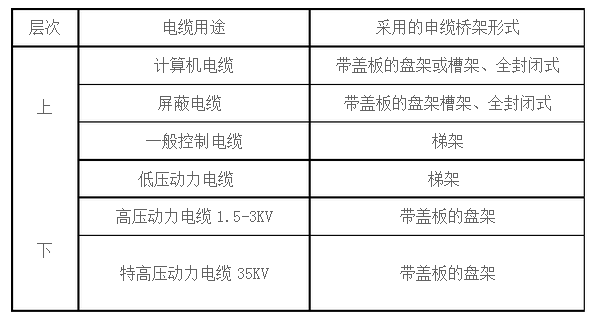

电缆桥架层次的排列是：弱电控制电缆在最上层，接着一般控制电缆、低压动力电缆、高压动力电缆依次在下排列：如下表：这样排列有利于屏蔽干扰通风、散热等。

           各层电缆的层间距离为： 控制电缆≥200mm动力电缆≥300mm机械化敷高电缆≥400mm

      7、当桥架的固定方式采用悬挂式且托臂为单侧多层式安装时，为了立注受力平衡，应选用对材载荷方式，敷设电缆桥架。

      8、大跨距敷设电缆，可选用大跨距电缆桥架。

      9、电缆桥架在穿越易受外来机械损伤的地区和日晒地区，应选用防护盖板。

     10、当电缆槽或桁架式梯架需转变分支时，可采用各种弯通连接。

     11、电缆桥架的防腐措施为：塑料喷涂、镀锌钝化、电镀锌(适用于轻防腐地区)热浸镀锌、热喷锌（适用于重防腐地区)镀锌镍合金等。热浸镀锌电缆桥架用料厚度需增加0．5mm以上。

     12、选择电缆桥架的支撑间距应小于允许支撑跨距。宽度应留有一定的备用空位，以便以后增添电缆用。

     13、当电力电缆控制电缆较少时，可在一个电缆架上安装，但中间要用隔将电力电缆和控制电缆隔开。

     14、水平敷设电缆桥架，桥架的连接头应尽量设置在跨距的1／4处，水平走向电缆隔2m固定一次，垂直走向的电缆1.5m固定一次。

     15、电缆桥架应用可靠接地，如为干线应将桥架的端部并联软铜线(截面积16mm2，并与总接地线相通。长距桥架每隔30—50m接地一次。

     16、焊接安装时，焊件四周焊缝不小于母材存度，并加防腐处理。

     17、根据桥架的选用情况，按订货清单所列内容提出电缆桥架材料及细表。
