电缆桥架厂教您如何给电缆桥架布线

          1.电缆桥架布线适用于电缆数量较多或较集中的场所。

          2.在室内采用电缆桥架布线时，其电缆不应有黄麻或其他易延燃材料外护层。

          3.在有腐蚀或特别潮湿的场所采用电缆桥架布线时，应根据腐蚀介质的不同采取相应的防护措施，并宜选用塑料护套电缆。

          4.电缆桥架（梯架、托盘）水平敷设时的距地高度一般不宜低于2.50m，垂直敷设时距地1.80m以下部分应加金属盖板保护，但敷设在电气专用房间（如配电室、电气竖井、技术层等）内时除外。

          5.电缆桥架水平敷设时，宜按荷载曲线选取最佳跨距进行支撑，跨距一般为1.50～3m。垂直敷设时，其固定点间距不宜大于2m。

          6.电缆桥架多层敷设时，其层间距离一般为：控制电缆间不应小于0.20m；电力电缆间不应小于0.30m；弱电电缆与电力电缆间不应小于0.50m，如有屏蔽盖板可减少到0.30m；桥架上部距顶棚或其他障碍物不应小于0.30m。

          7.几组电缆桥架在同一高度平行敷设时，各相邻电缆桥架间应考虑维护、检修距离。

          8. 在电缆桥架上可以无间距敷设电缆，电缆在桥架内横断面的填充率：电力电缆不应大于40%；控制电缆不应大于50%。

          9.下列不同电压、不同用途的电缆，不宜敷设在同一层桥架上：

                   1）1kV以上和1kV以下的电缆。

                   2）同一路径向一级负荷供电的双路电源电缆。

                   3）应急照明和其他照明的电缆。

                   4）强电和弱电电缆。

          如受条件限制需安装在同一层桥架上时，应用隔板隔开。

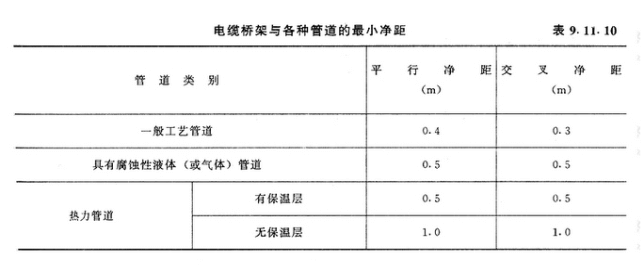

         10.电缆桥架与各种管道平行或交叉时，其最小净距应符合表9.11.10的规定。

1.

2. 11.电缆桥架不宜敷设在腐蚀性气体管道和热力管道的上方及腐蚀性液体管道的下方，否则应采取防腐、隔热措施。

3. 12.电缆桥架内的电缆应在下列部位进行固定： 垂直敷设时，电缆的上端及每隔1.50～2m处。

4. 13.水平敷设时，电缆的首、尾两端、转弯及每隔5～10m处。

5. 14.电缆桥架内的电缆应在首端、尾端、转弯及每隔50m处，设有编号、型号及起、止点等标记。

6. 15.电缆桥架在穿过防火墙及防火楼板时，应采取防火隔离措施。
